酷珀微CP2022 3W无线充RX接收ic 能过QI认证

描述

CP2022是一种单芯片、***、灵活的二级侧设备，用于便携式应用中的无线功率传输，可提供高达3W。集成性高、***、功耗低。?CP2022接收机功率采用近场电磁感应原理，功率传输是通过发射线圈（一次）和接收线圈（次）之间的耦合，建立从二次到一次的全局反馈，使用QiV1.2.4协议控制功率传输过程。?

CP2022集成了低电阻同步整流器(AC到直流)、低辍学调节器(LDO)、数字控制和***的电压和电流回路，以提高***，降低功耗。?

CP2022还集成了符合WPCV1.2.4标准的数字控制器，它可以计算移动设备接收的电量，控制器随后将该信息传递给发射机，允许发射机确定磁接口内是否存在异物，并在磁场中引入更高的安全性。该异物检测(FOD)方法是WPVV1.2.4规范中要求的一部分。?

CP2022输出级为LDO，输出电压根据输出电流动态调整，达到的瞬态和效率。?

CP2022输出电压和电流可根据应用情况灵活配置。

特点?

集成无线电源接收器解决方案高效全同步整流器。

‐WPCQiV1.2.4兼容通信控制RX线圈和输出之间的单IC?

WPCQiV1.2.4FOD功能高***电流感易于调试认证电阻?

电流限制外部编程电阻?

动态整流器VRECT改善负载瞬态响应

优化动态效率的满载输出?

整流器过压钳(VOVP=18V)?

支持20-V输入?

过温，过电压和过电流保护?

LED输出指示?

充电完成和故障主机控制?

VOUT与高电压保护和反向电流预防?

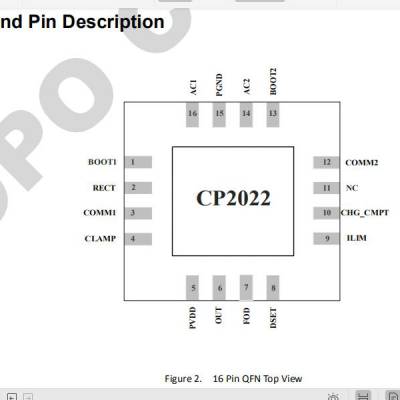

QFN3mm*3mm16针包?

特别优化的小功率和小或不规则线圈应用

应用?

可穿戴产品?

手持设备?

便携式产品（音频，媒体，耳机）
